Ein Industrie-Manipulator ist ein bedienergeführtes Handhabungssystem zum sicheren, kontrollierten und ergonomischen Heben, Bewegen, Drehen und Positionieren von Lasten in der industriellen Fertigung.
Diese Systeme kommen überall zum Einsatz, wo manuelle Handhabung Ermüdung, Unfallsrisiken, Produktschäden, ungenaue Positionierung oder ineffiziente Abläufe verursacht.
BPM-Systeme (Bavarian Pneumatic Manipulators) balancieren die Last pneumatisch – der Bediener führt das Werkstück, trägt aber nicht dessen volles Gewicht. Der Manipulator kompensiert die Schwerkraft.
Einsatzbereiche von Industrie-Manipulatoren
- Schwere Bauteile handhaben
- Präzise Positionierung
- Exzentrische Lasten
- Wiederholte Hebevorgänge
- Montagelinien
- Maschinen be- und entladen
- Automotive-Produktion
- Gießerei
- Fasshandhabung
- Rollen und Spulen
- Verteidigungsindustrie
- Glas und Panel
- Metallteile
Warum werden Industrie-Manipulatoren eingesetzt?
Manuelles Heben und Tragen schwerer oder wiederholter Lasten verursacht erhebliche Probleme in der Produktion.
Typische Probleme:
- Bedienerermüdung
- Belastungen des Bewegungsapparats
- Unfallrisiko
- Produktschäden
- Ungenaue Positionierung
- Schwingende Lasten
- Schwierige Kontrolle exzentrischer Lasten
- Längere Taktzeiten
- Geringere Produktivität
Manipulatoren reduzieren diese Risiken: Das System balanciert das Gewicht pneumatisch, der Bediener führt die Last präzise.
Ergebnis: mehr Sicherheit, weniger körperliche Belastung, höhere Geschwindigkeit, weniger Schäden und reproduzierbare Prozessqualität.
Wie funktioniert ein pneumatischer Manipulator?
Pneumatische Manipulatoren balancieren die Last mit Druckluft. Das System kompensiert das Gewicht dauerhaft und erzeugt nahezu schwerelose Bewegung – den Zero-Gravity-Effekt. Der Bediener trägt nicht das volle Gewicht, sondern steuert Richtung und Position.
Mögliche Komponenten:
- Pneumatische Balancierzylinder
- Doppel-Seil-Balanciersysteme
- Starrarm-Konstruktionen
- Pneumatische Drehsysteme
- Mechanische Bremsen
- Pneumatische Sicherheitsventile
- Sondergreifer
- Schienensysteme
- Bedienerführung
Pneumatischer Manipulator – Funktionsprinzip
Was ist der Zero-Gravity-Effekt?
Der Zero-Gravity-Effekt entsteht, wenn der Manipulator das Gewicht pneumatisch ausgleicht. Der Bediener spürt kaum Widerstand und führt die Last nur.
Vorteile:
- Weniger Ermüdung
- Präzisere Positionierung
- Bessere Ergonomie
- Kürzere Taktzeiten
- Geringere körperliche Belastung
- Sicherere Wiederholhandhabung
Besonders wichtig bei wiederholten Hebevorgängen über den gesamten Arbeitstag.

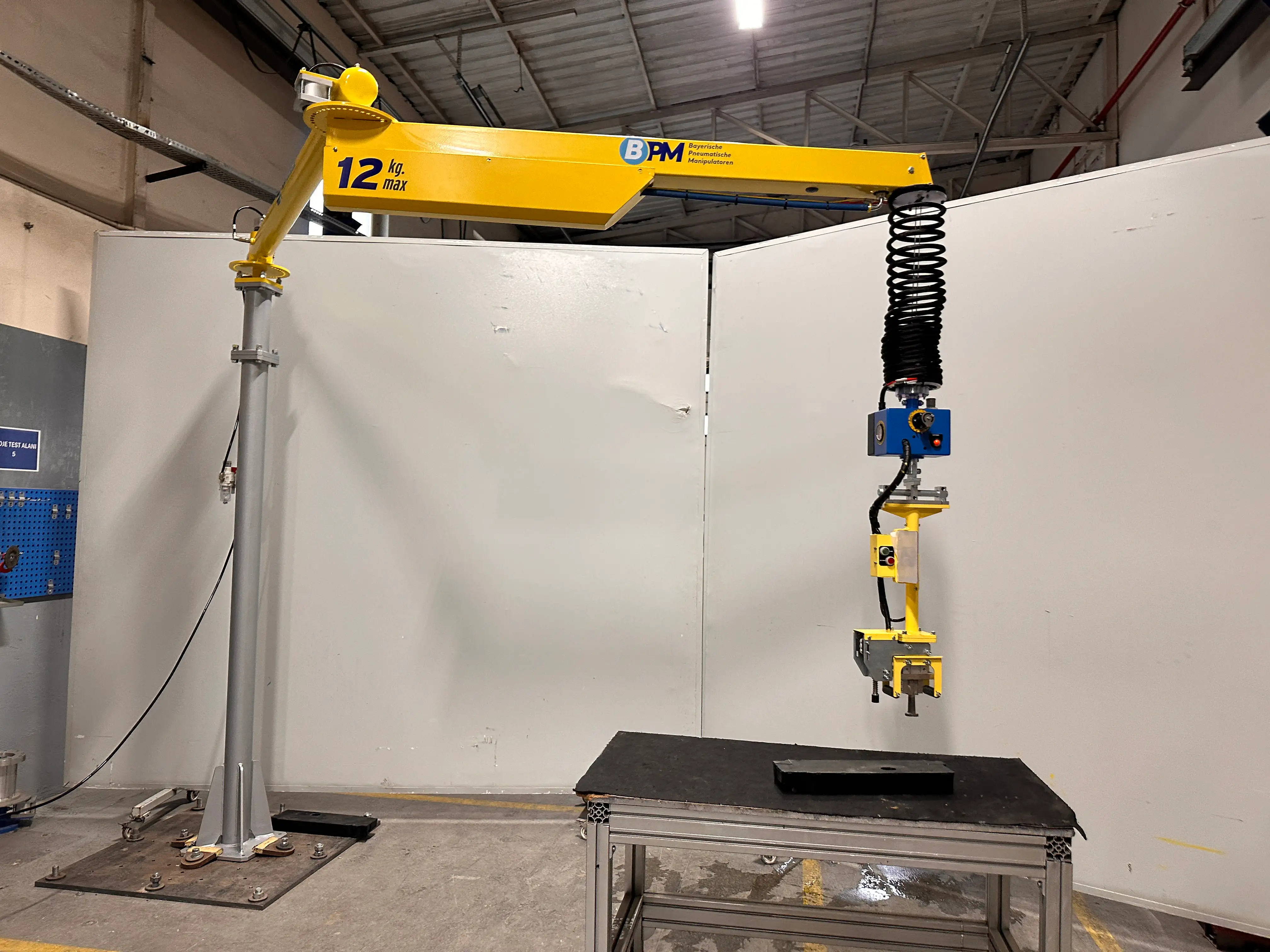

Seilmanipulatoren
Seilmanipulatoren verbinden Stahlseile mit pneumatischer Balancierung – ideal für schnelle, flexible Handhabung.
Typisch: Kartons, Verpackung, leichte bis mittelschwere Teile, Montage, schnelle Zyklen.
Vorteile: großer Arbeitsbereich, schnelle Zyklen, ergonomische Führung, geringe Ermüdung.
Doppel-Seil-Systeme bieten zusätzliche mechanische Sicherheit.
Seilmanipulator – flexibler Arbeitsbereich

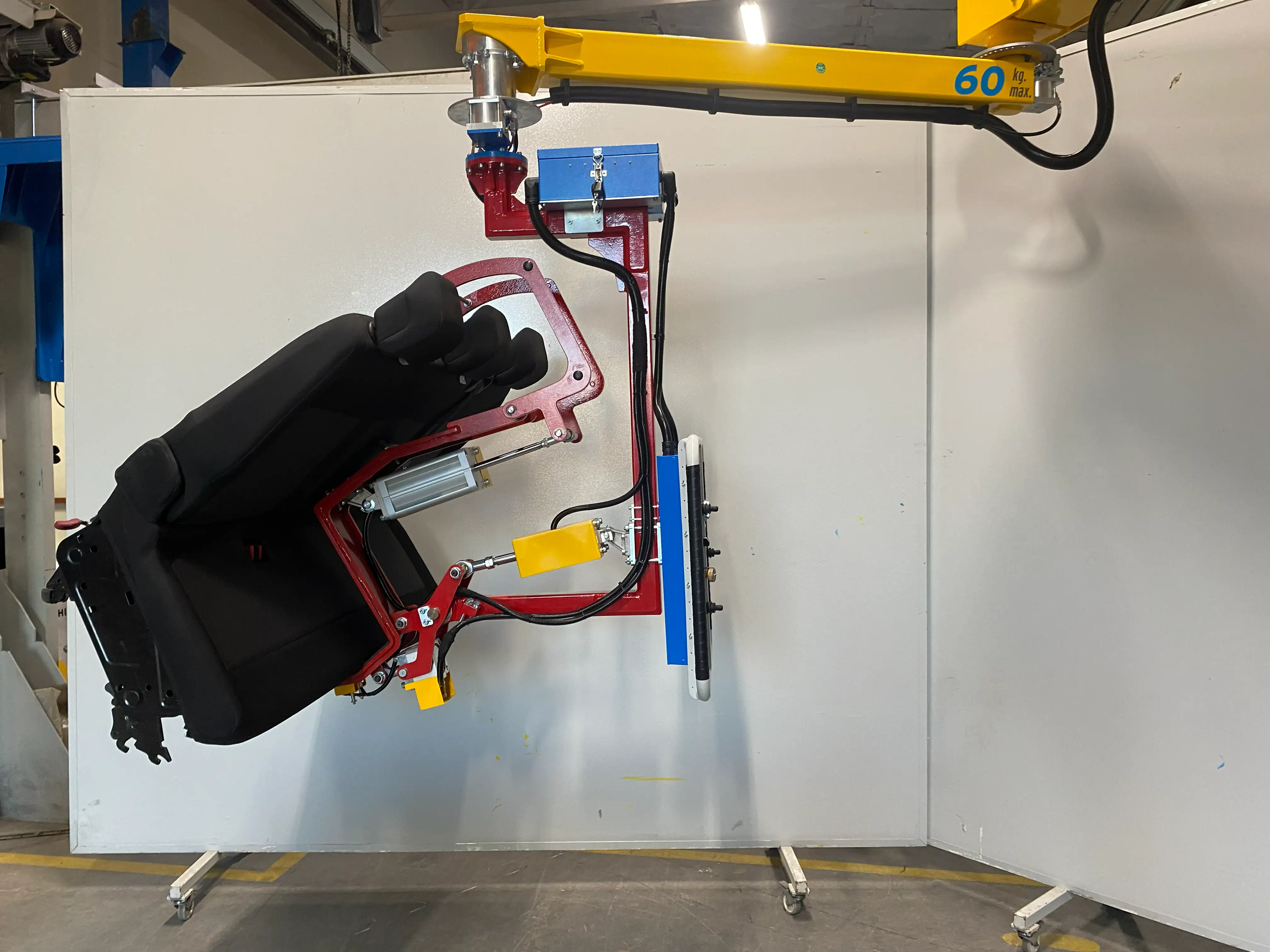

Starrarm-Manipulatoren
Starrarm-Manipulatoren nutzen mechanische Konstruktionen statt Seile – für schwere, exzentrische oder präzise Lasten.
Ideal für: exzentrische Lasten, schwere Teile, schwingungsfreie Bewegung, präzise Montage, kontrollierte Rotation.
Deutlich höhere Positionsstabilität als bei reinen Seilsystemen.
Starrarm – stabile Lastführung
Warum exzentrische Lasten problematisch sind
Liegt der Schwerpunkt außerhalb der Hebeachse, entstehen Schwingungen, Rotation und Kontrollprobleme.
Starrarm-Systeme stabilisieren die Last mechanisch – wichtig in Automotive, Schwerindustrie, Verteidigung, Fass- und Rollenhandhabung.
Pneumatische Manipulatoren vs. Servosysteme
Servosysteme nutzen Motoren und Software; pneumatische Manipulatoren Druckluft und direkte Bedienerführung.
Vorteile pneumatischer Systeme:
- Natürliche Stoßdämpfung
- Sanfte Bedienerinteraktion
- Geringerer Wartungsaufwand
- Einfachere Mechanik
- Zuverlässiger Dauerbetrieb
- Exzellente Ergonomie
- Geeignet für raue Industrieumgebungen
Druckluft gleicht Lastsprünge aus – ideal für repetitive Prozesse.
Sicherheit bei Industrie-Manipulatoren
Sicherheit ist zentral im Manipulator-Design.
Moderne Sicherheitssysteme:
- Pneumatische Sicherheitsventile
- Mechanische Sicherheitsbremsen
- Lasthaltesysteme
- Drucküberwachung
- Sensoren
- Not-Aus
- Kontrollierte Bewegung
- CE-konforme Sicherheitsarchitektur
Sicherheit hängt von Last, Greifer, Bewegung und Umgebung ab.
Branchen und Anwendungen
BPM-Manipulatoren werden in vielen Branchen eingesetzt.

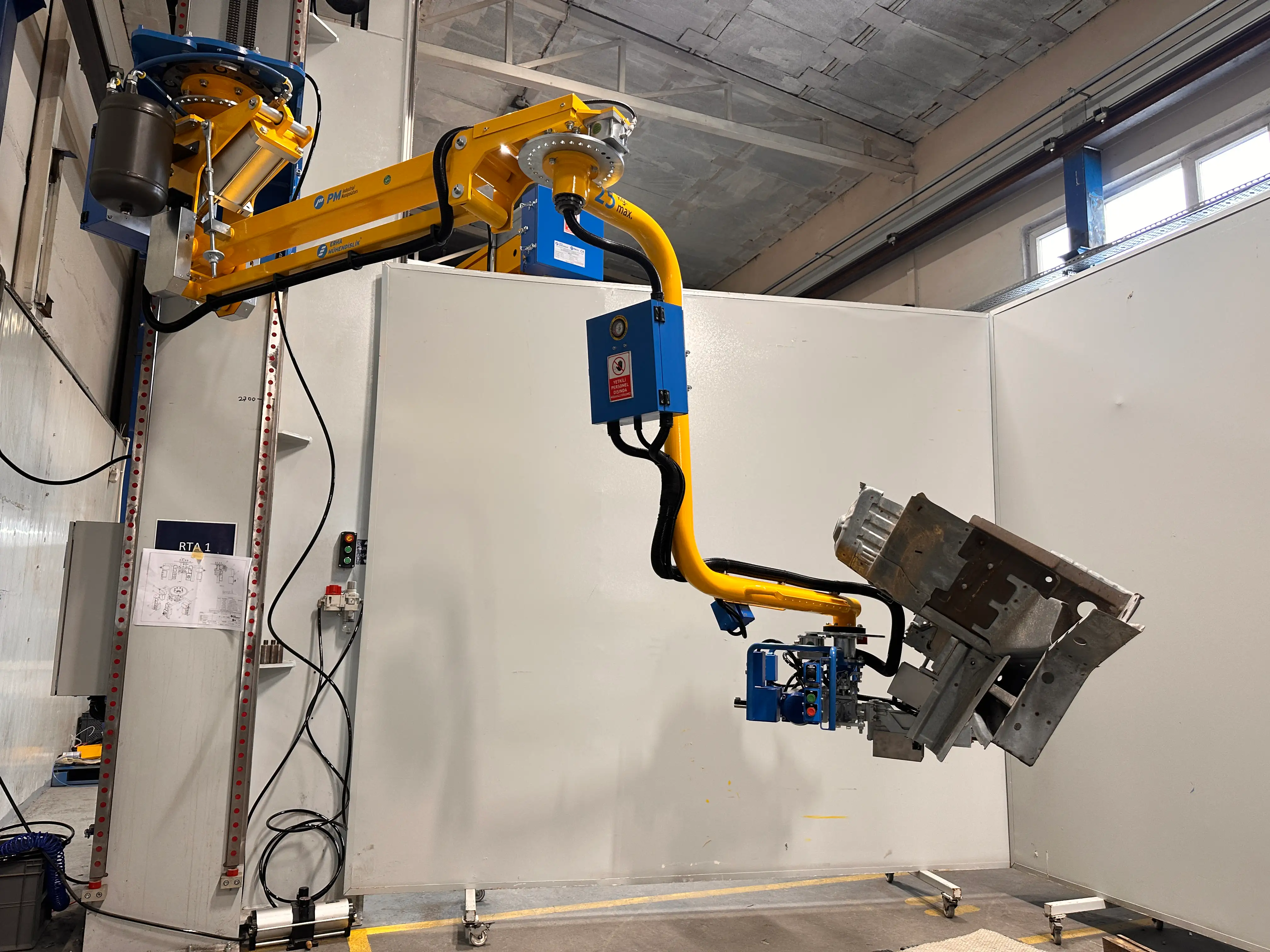

Automotive
Chassis, Bremsen, Motorteile, Sitze, Batterien, Achsen – Starrarm für exzentrische Teile.

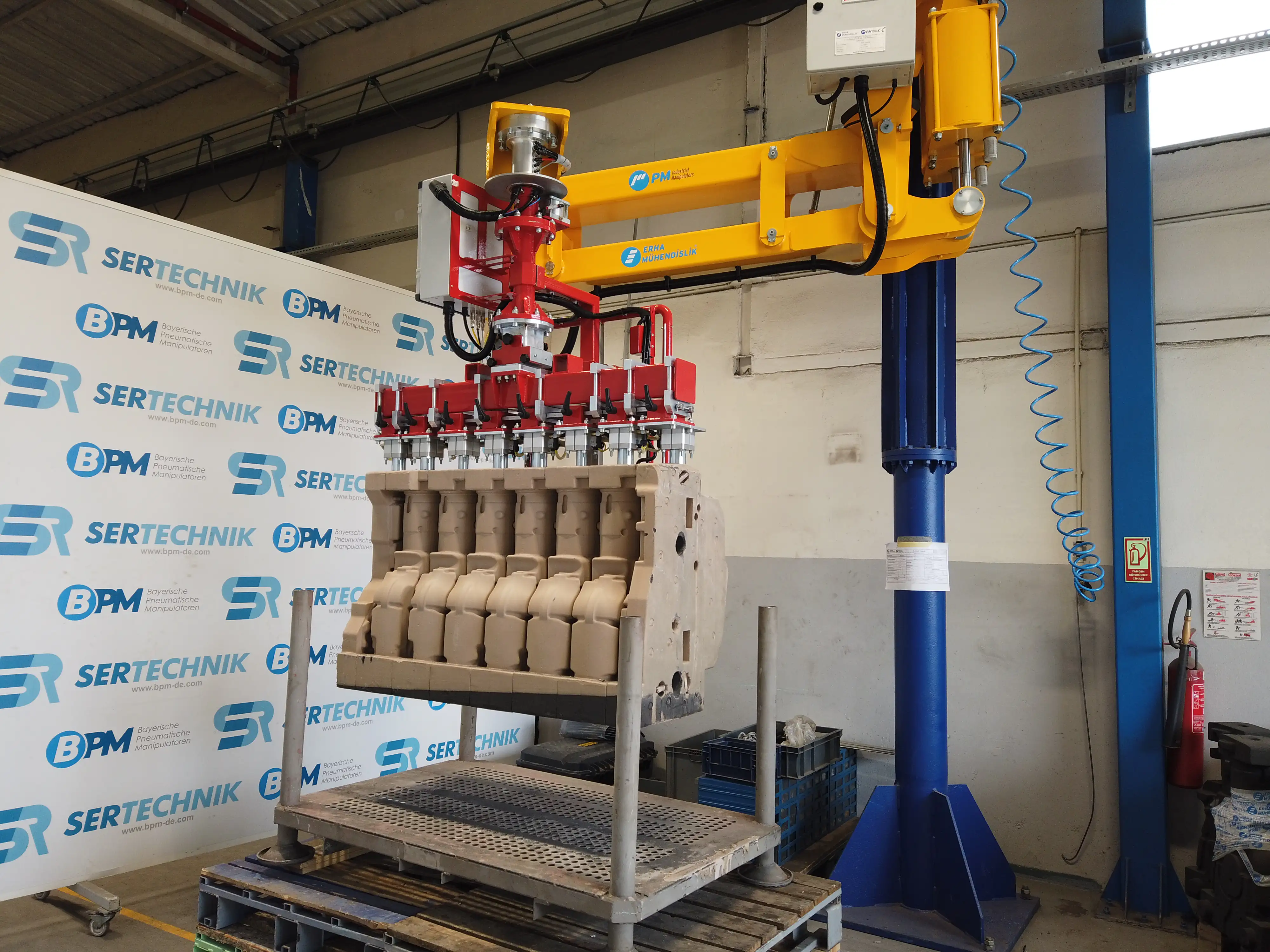

Gießerei
Kerne, Gussteile, Modelle, schwere Metallteile, Oberflächenbehandlung.

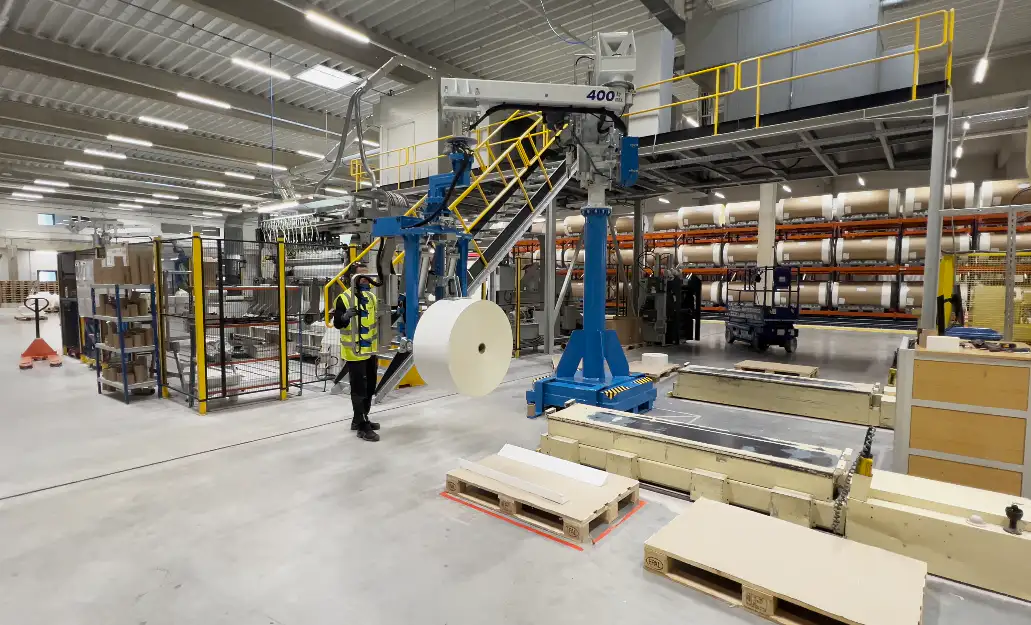

Rollen- und Spulenhandhabung
Pneumatische Drehsysteme, rigid arm stabilization, controlled gripping systems, and off center load balancing for paper, cable, packaging and converting industries.

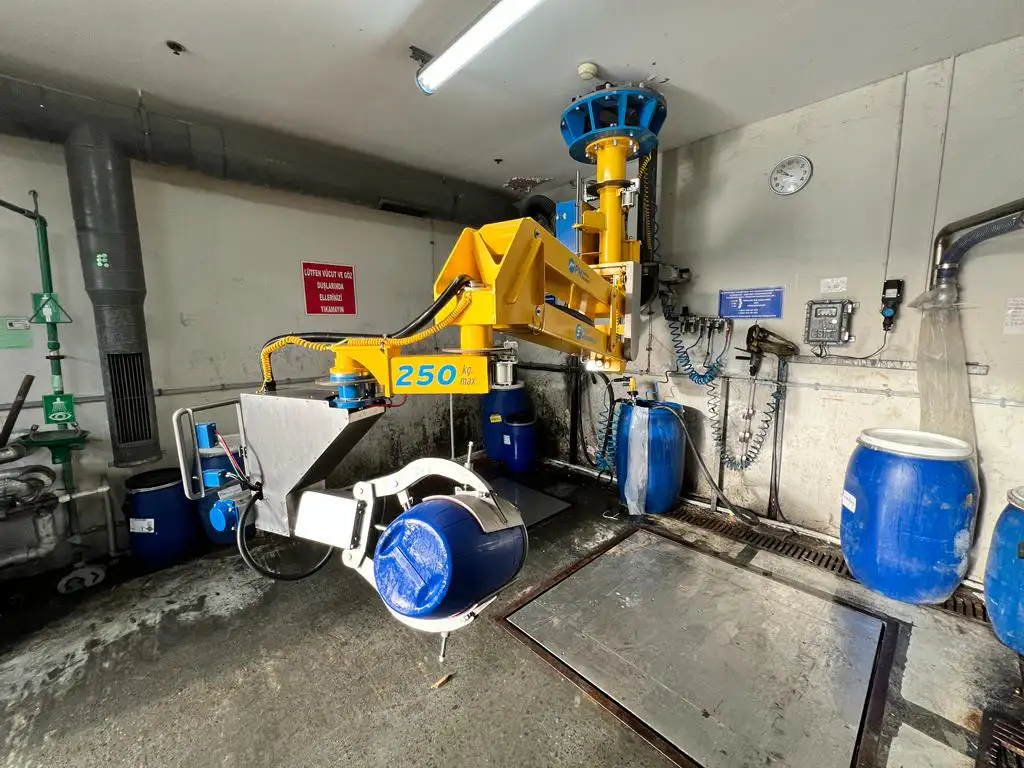

Fasshandhabung
Heben, Drehen, Entleeren – ATEX-Umgebungen individuell prüfen.

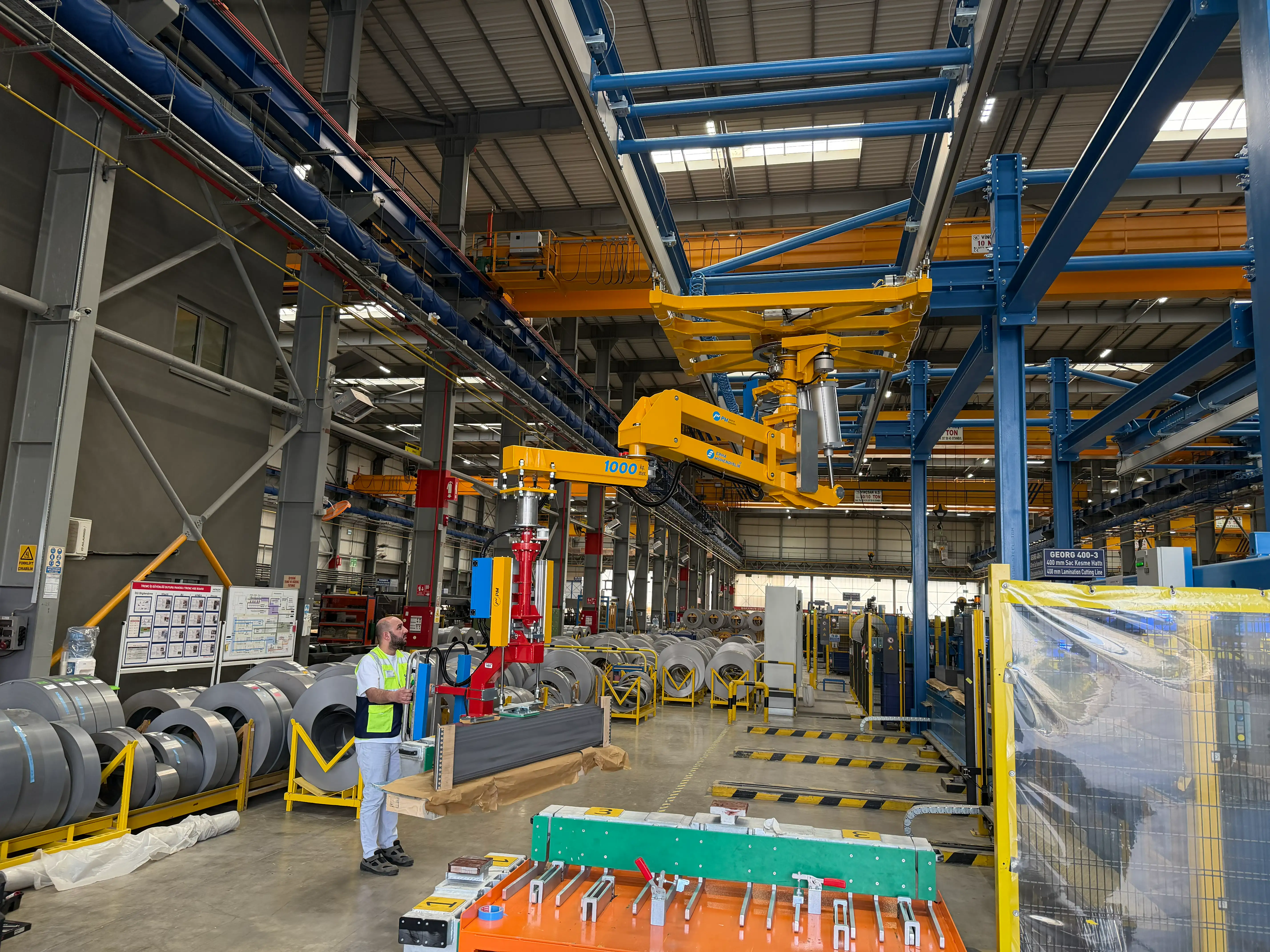

Schienenmanipulatoren
Großer Arbeitsbereich, mehrere Stationen, Decken- oder Brückenkran-Konstruktionen.

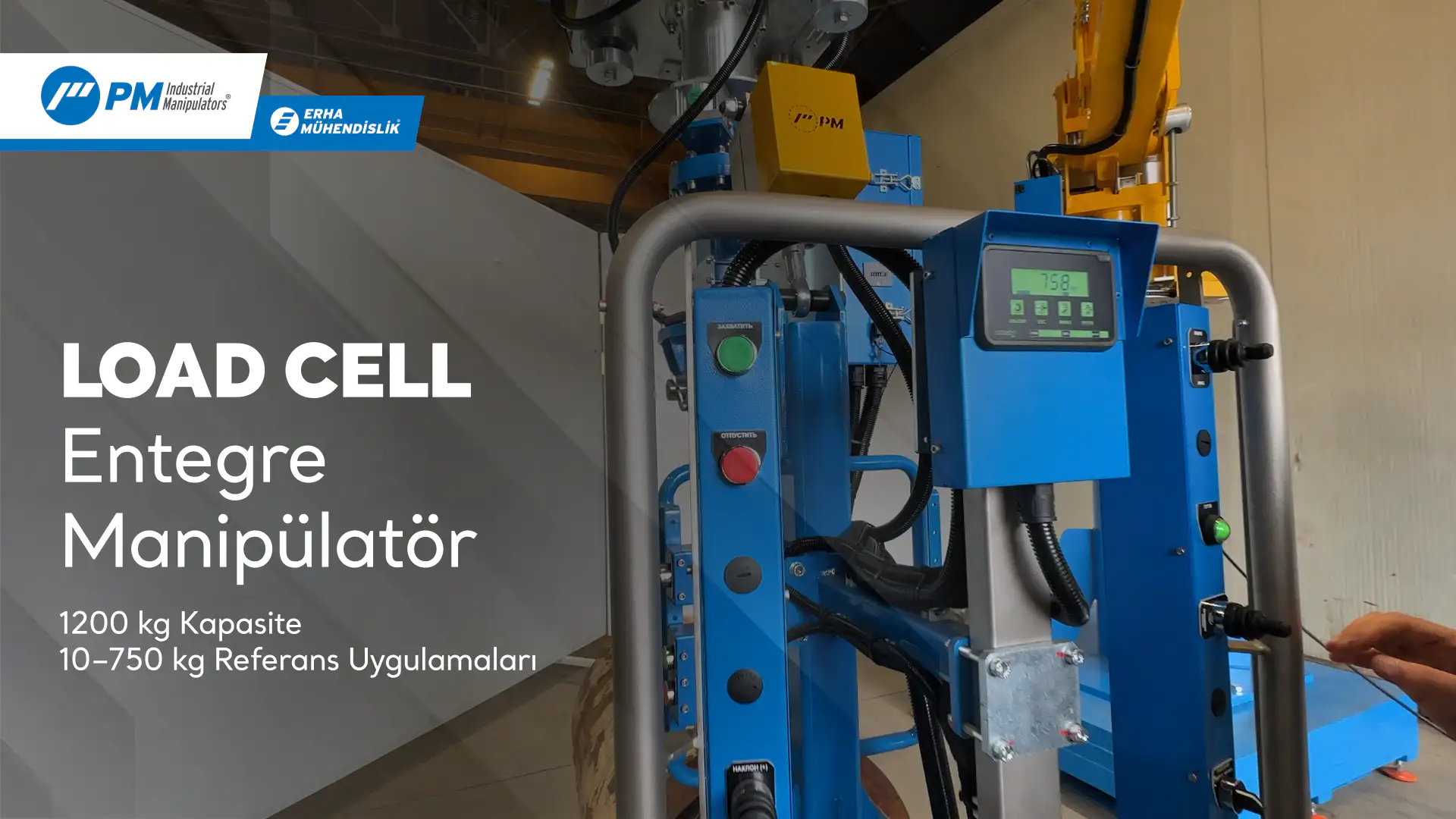

Sondergreifer
Pneumatik, Vakuum, Magnet, Mechanik – Design beeinflusst Sicherheit und Taktzeit.
Verteidigungsindustrie
Munition, Raketenkomponenten, schwere Zylinder – schwingungsfreie Starrarm-Systeme.
Warum BPM – Bavarian Pneumatic Manipulators?
BPM verbindet deutsche Ingenieurphilosophie mit pneumatischer Handhabungstechnik für anspruchsvolle Industrieumgebungen.
BPM steht für:
- Ergonomic industrial handling systems
- Advanced pneumatic balancing technology
- Europäische Standards und CE-orientiertes Design
- Sicherheitsorientiertes Engineering
- Präzisions-Positioniersysteme
- Custom gripper engineering
- Heavy industrial application experience
- Anwendungsspezifische Entwicklung
BPM liefert Standard- und kundenspezifische ergonomische Lösungen.
Häufig gestellte Fragen
Was ist ein Industrie-Manipulator?
Ein bedienergeführtes System zum ergonomischen Heben, Bewegen, Drehen und Positionieren von Lasten.
Was ist ein pneumatischer Manipulator?
Ein mit Druckluft balanciertes System, das geringe Kraft am Bediener erfordert.
Was ist Zero-Gravity-Handhabung?
Der Manipulator gleicht das Gewicht aus – die Last fühlt sich nahezu schwerelos an.
Unterschied Seil- und Starrarm-Manipulator?
Seil: flexibel und schnell. Starrarm: stabiler bei schweren oder exzentrischen Lasten.
Wann Starrarm-Manipulator?
Bei exzentrischen, schweren Lasten, präziser Positionierung und schwingungsfreier Bewegung.
Manipulator vs. Hebezeug?
Ein Hebezeug hebt vor allem vertikal; ein Manipulator balanciert und ermöglicht präzise Führung.
In welchen Branchen?
Automotive, Gießerei, Stahl, Verteidigung, Chemie, Verpackung, Papier, Glas, Panel und Schwerindustrie.
