Forceful Mini

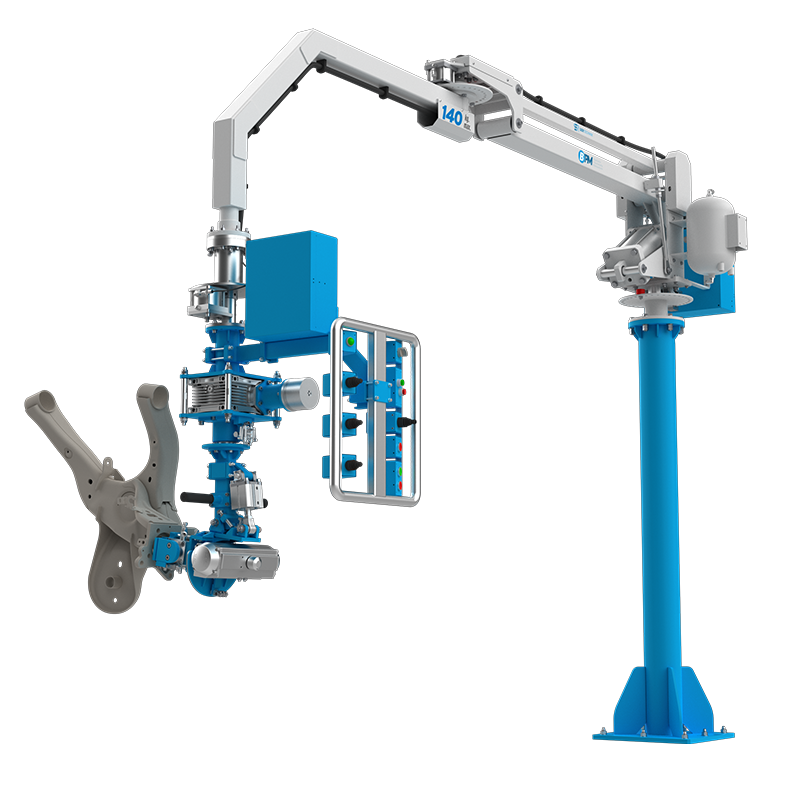

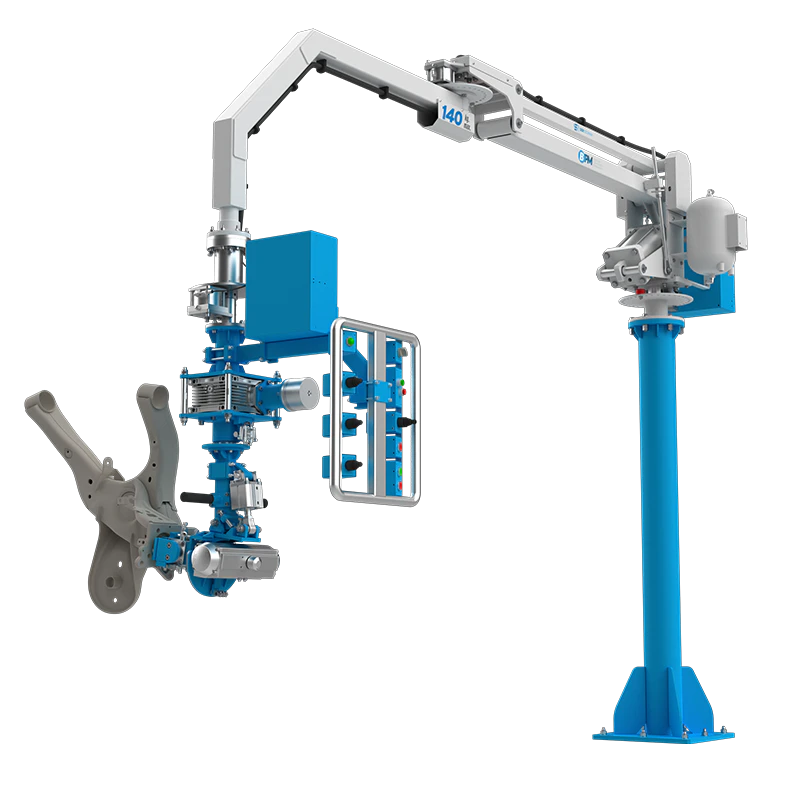

Forceful Mini Pneumatic Manipulator with Rope System

Application Areas
Automotive, Food, Chemistry, Building, Electric, Electronic, Foundry, Packaging, Wood, Textile, Mechanics, Ceramic, White goods, Tobacco, Caoutchouc, Rubber

Forceful Mini Download Digital Catalog

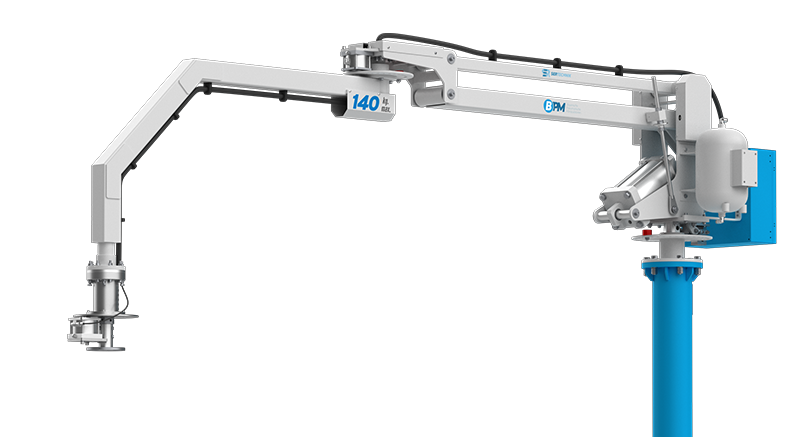

Taşıma Kapasitesi / kg   140 140 100 70
Max. Radyüs / mm Rmax 1600 2000 2500 3000
Min. Radyüs / mm Rmin 680 750 785 850
Dikey Hareket / mm H 900 1130 1370 1600
Min. Taşıma Yüksekliği / mm *h 200 200 200 200
Max. Manipülatör Yüksekliği / mm *Hmax 3150 3270 3390 3510
Max.Tavana Montaj Yüksekliği / mm *Hf 3630 3750 3870 4000
Min. Manipülatör Yüksekliği / mm *Hmin 2000 2000 2000 2000
Radius 1 / mm R1 1445 1805 2265 2725
Radius 2 / mm R2 1645 1830 2295 2755
* Marked dimensions may vary depending on customer needs.

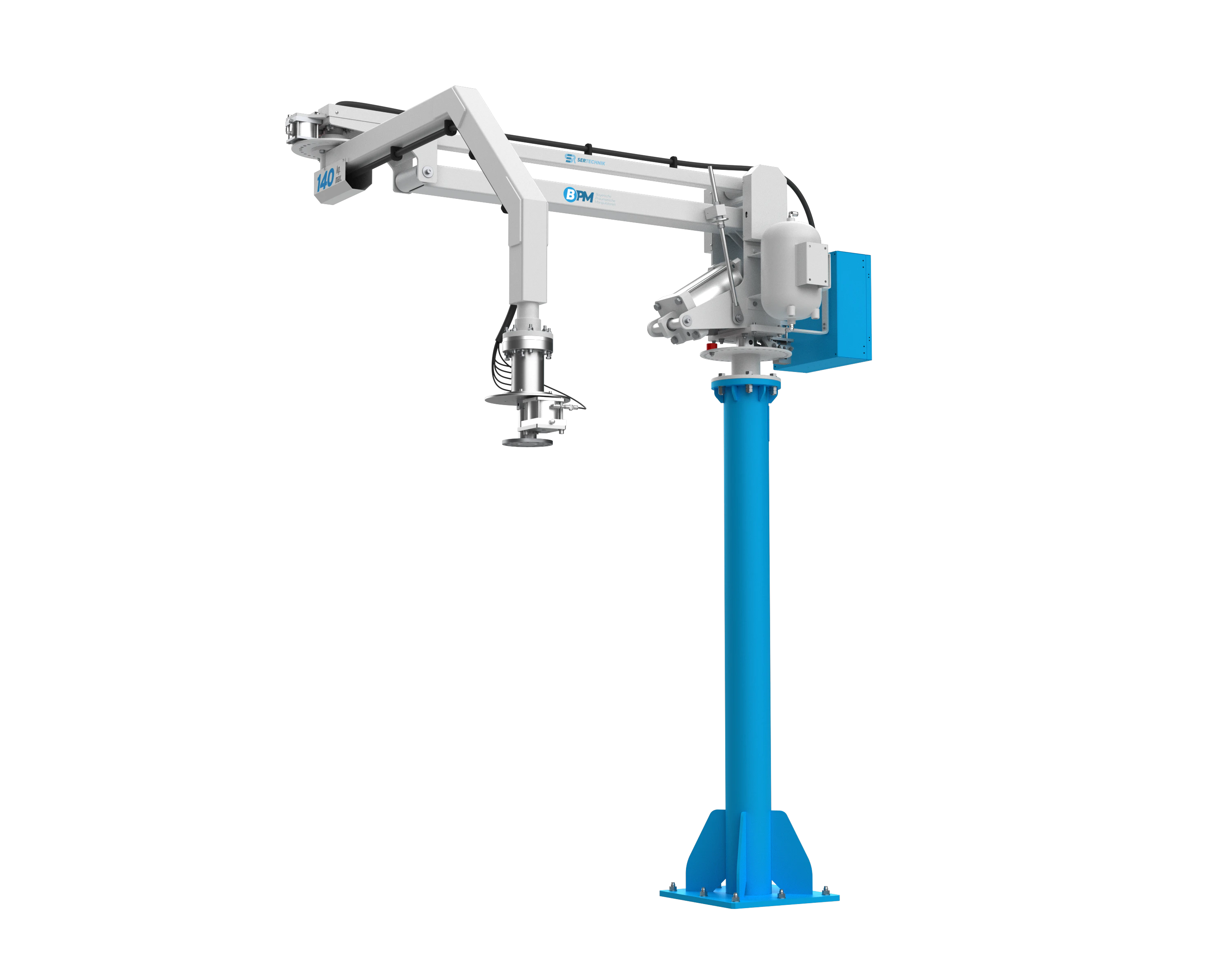

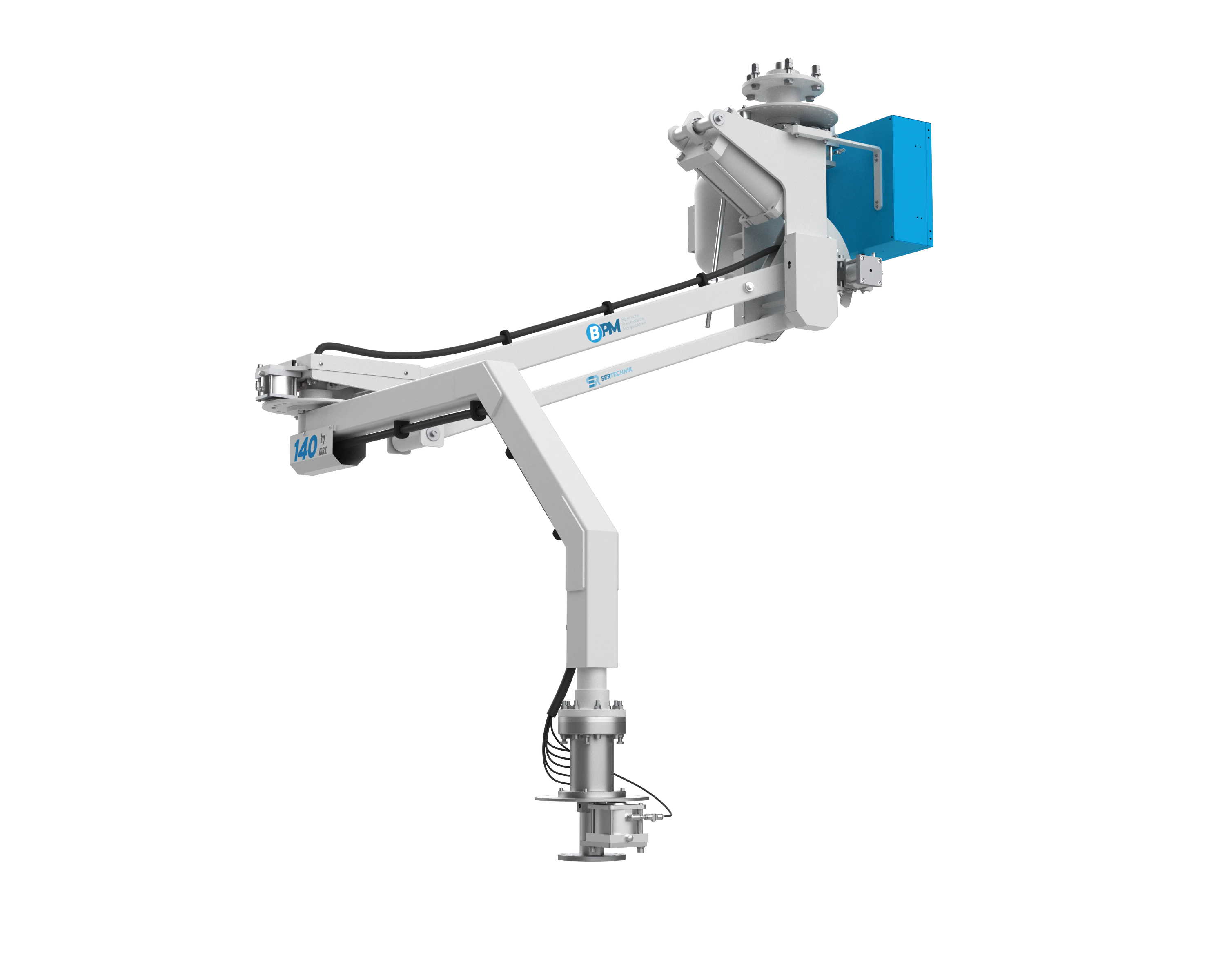

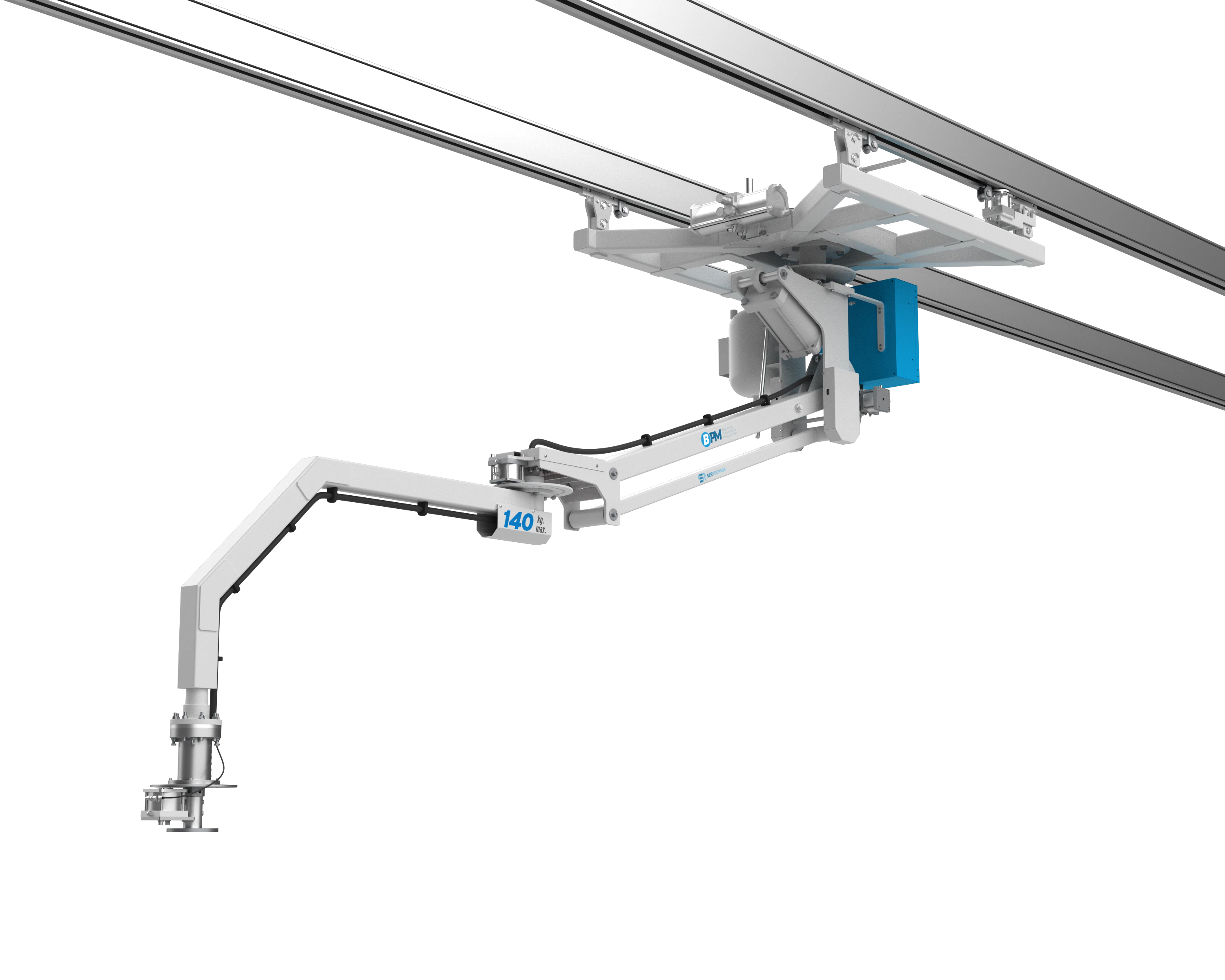

MOUNTING OPTIONS
